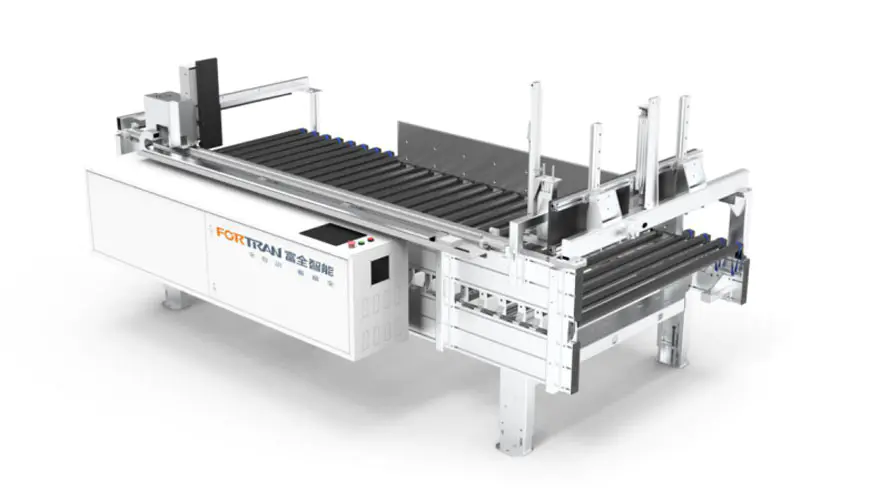

Stesen Pengukur Pintar Bersepadu

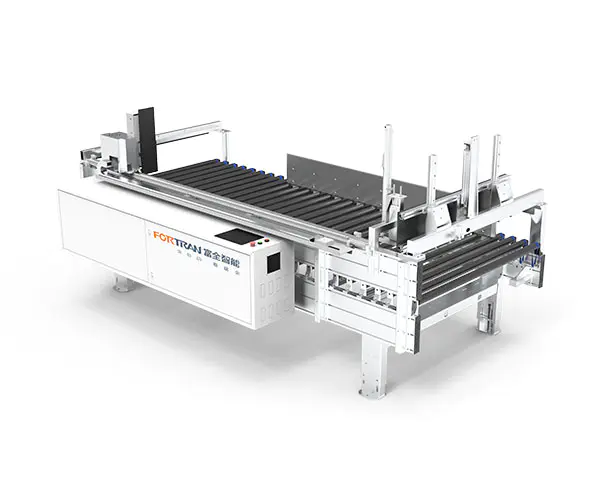

Imej mesin keseluruhan

Parameter peralatan

Keseluruhan dimensi*w*h (mm)	Peralatan berat (kg)	Mengukur kapasiti beban (kg/㎡）	Jumlah kuasa （kw）	Mengukur ketepatan (mm）	Ketinggian Workbench （Mm）
3500*1960*1800	800	50	2.25	± 0.5	800 ± 50

Mengukur parameter

Julat pemprosesan panjang papan l (mm）	Julat pemprosesan lebar papan w (mm）	Julat pemprosesan ketebalan papan H (mm）	Mengukur kecekapan (masa/min)	Menyampaikan kelajuan (m/min）
350-2800	200-1200	18-250	4-6	0-35 (Penukaran kekerapan boleh laras)

1. Kaki dipotong dan digerudi oleh laser, memastikan kedudukan lubang yang tepat. Mereka dibengkokkan oleh mesin lentur CNC untuk sudut yang tepat.
2. Kaki diperbuat daripada plat keluli acar yang digulung dengan permukaan rata. Selepas tembakan letupan dan sandblasting, mereka bersalut semburan untuk rintangan kakisan yang kuat.
3. Kaki mengadopsi cawan kaki laras bergerak, menawarkan penyesuaian yang kuat ke kebosanan tanah.
4. Penggelek tergalvani panas dipenuhi dengan hos yang diimport Itali, dengan berkesan menghalang calar permukaan bahan kerja kerana geseran dan memastikan permukaan bahan kerja utuh.
5. Pemacu tali pinggang elastik menghasilkan bunyi yang rendah semasa operasi. Tali elastik mempunyai ketangguhan yang tinggi dan hayat perkhidmatan yang panjang.
6. Babak penyekat dan plat sokongan diperbuat daripada lamina padat, dan plat sokongan diperbuat daripada plat PE yang licin, mengakibatkan rintangan geseran yang rendah.
7. Reka bentuk pengukuran panjang dan lebar bersepadu mengurangkan ruang lantai.
8. Kawalan automatik membolehkan pengukuran dengan ketepatan yang tinggi, kecekapan tinggi, dan kadar kegagalan yang rendah.

9. Panduan Panduan Peranti Posisi Mekanikal Mengadopsi Hiwin Guide Rail, yang menampilkan ketepatan tinggi, getaran rendah, dan hayat perkhidmatan yang panjang. Transmisi menggunakan gear dan rak untuk kelajuan cepat dan ketepatan yang tinggi. Kedudukan ini mengamalkan motor servo, memastikan ketepatan, kecekapan, kelajuan, tork tinggi, dan saiz kecil.

Stesen pengukur pintar bersepadu digunakan terutamanya untuk mengukur panjang, lebar, dan ketebalan setiap pakej papan sebelum pembungkusan. Ia mengukur panjang terlebih dahulu, kemudian lebar, dan akhirnya ketinggian, dengan kelajuan cepat, ruang lantai kecil, dan kecekapan yang tinggi. Ia mengamalkan bingkai profil aluminium yang luas dan tebal, yang elegan dan mempunyai kestabilan yang sangat baik.

Nombor siri	Nama	Ciri	Modul

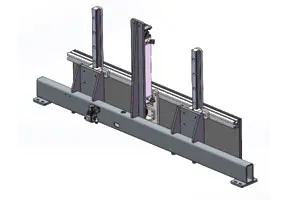

1	Panjang mengukur pemasangan rasuk bergerak	Motor servo ketepatan tinggi menghantar kuasa melalui pengurangan planet, memberikan tork yang tinggi, bunyi rendah, dan kuasa yang stabil. Kuasa dihantar melalui aci segerak dan gear untuk merealisasikan pergerakan pesat keseluruhan mekanisme, dengan itu meningkatkan kecekapan.

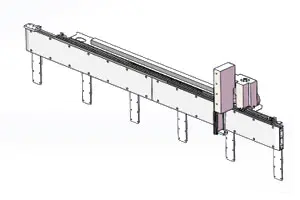

2	Pemasangan plat tetap yang mengukur panjang	Akhir ini berfungsi sebagai plat rujukan pengukuran. Baffle ini dikuasakan oleh silinder udara untuk mengangkat menegak dan mencapai pergerakan linear yang cepat dan stabil dengan bantuan Hiwin Precision Guide Rails.
3	Mengukur bingkai penghantar roller	Penggelek mengadopsi penggelek yang dilindungi getah Itali dengan permukaan yang licin dan cerah dan geseran yang tinggi, memastikan penyambungan pakej yang sangat stabil dan sangat mengurangkan kemungkinan geseran gelongsor. Mereka tertakluk kepada tembakan letupan dan semburan untuk memastikan penampilan keseluruhan dan ketegaran bingkai.

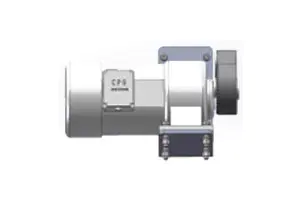

4	Perhimpunan Motor Roller	Menggunakan motor yang diimport untuk ketahanan. Kuasa stabil dihantar ke penggelek melalui pulleys segerak dan tali pinggang segerak.

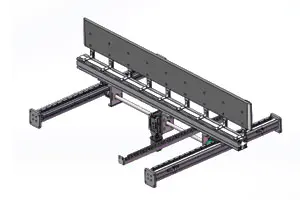

5	Mekanisme Kuasa Pengukuran Seksyen Lebar Pengukuran	Sistem kuasa mendatar mengamalkan motor servo ketepatan tinggi yang digabungkan dengan pengurangan ketepatan untuk memastikan kestabilan sistem penghantaran.

Lukisan tiga pandangan
