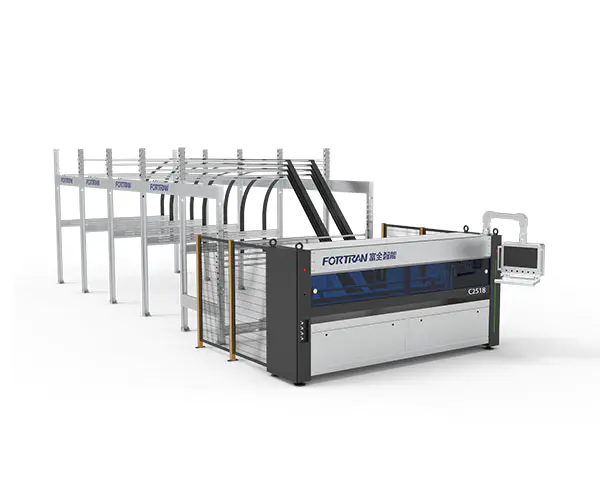

Mesin pemotong kertas automatik

Spesifikasi mesin

Dimensi L*w*h (mm)	Spesifikasi asas	Bekalan kuasa (kw)	Kelajuan pemotongan (M/min)	Ketinggian kerja (mm)
11650*4040*3000	7 Vertikal+1 pisau mendatar, kawalan tiga-servo, dengan 4 majalah	6	0-120	900

Parameter pemprosesan

Min. Panjang pemotongan l (mm)	Maks. Lebar pemotongan w (mm)	Ketebalan pemotongan untuk kertas bergelombang h (mm)	Ketepatan jarak bilah membujur (mm)	Kecekapan (PCS/Min)
300	2500	2.5-6.5	± 1.5	0-12

Mesin pemotongan kertas automatik digunakan untuk pemprosesan tetap tetap kertas beralun untuk menghasilkan karton lipat. Mesin melakukan berkeringan di kedua-dua melintang dan Arahan membujur, pemotongan sekejap, dan pemprosesan pemotongan pada kertas beralun. Pemotongan panjang yang dibentuk membolehkan kedua -dua pengeluaran besar -besaran dan pengeluaran disesuaikan. Mesin boleh digunakan sebagai unit mandiri atau sebagai bahagian awal garis pembungkusan.

Tidak	Item	Ciri -ciri	Model

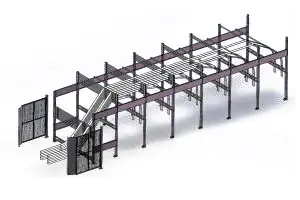

1	Rak penyimpanan kertas	Rak penyimpanan kertas dibuat dari plat keluli yang dibasuh asid yang dibengkokkan ke dalam bentuk. Ia mempunyai struktur yang mudah, pemasangan yang boleh dipercayai, dan kemasan sejuk yang sejuk, yang memberikan penampilan yang menarik dan rintangan karat yang sangat baik. Konfigurasi standard termasuk empat petak penyimpanan kertas.

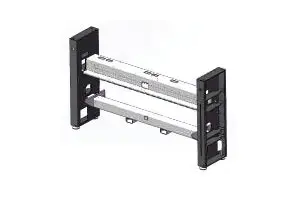

2	Struktur bingkai	Bingkai ini dihasilkan oleh pemesinan ketepatan selepas tiub keluli segi empat tepat dan plat keluli. Ia memastikan ketepatan perhimpunan yang tinggi dan ketepatan operasi, menjamin hayat perkhidmatan yang panjang dan kestabilan peralatan yang sangat baik.

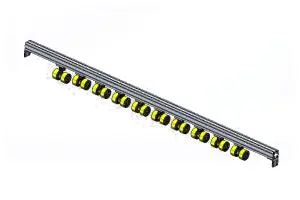

3	Mekanisme pemacu	Roller tekanan suapan diperbuat daripada bahan PU, yang mempunyai permukaan yang cerah dan menarik dengan geseran yang tinggi. Ini berkesan meningkatkan kebolehpercayaan pengangkut kertas. Sementara itu, drum daya tarikan diimport dari Jerman dan sangat tahan lama.

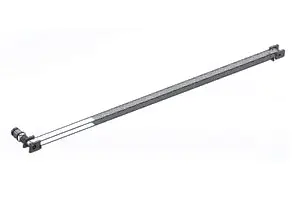

4	Struktur pemotongan silang	Kuasa ini disediakan oleh motor servo ketepatan tinggi yang digabungkan dengan reducer dan mekanisme roda segerak, yang mencapai kedudukan berkelajuan tinggi dan tepat, dengan itu memastikan ketepatan pemotongan karton;

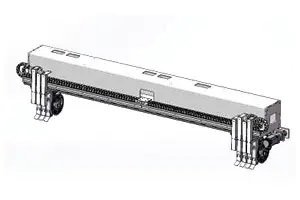

5	Unit pemotongan membujur	Mekanisme ini terutamanya terdiri daripada tujuh set pemegang pisau. Servo tali pinggang pisau melintang memacu kedudukan pisau membujur, yang dapat memenuhi keperluan operasi yang efisien sementara juga memastikan ketahanan.

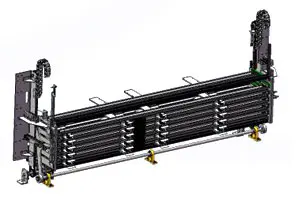

6	Peranti storan laras	Kerangka utama akhir dimesin oleh CNC untuk memastikan paralelisme di kedua-dua belah. Rantaian kekuatan tinggi digunakan untuk mengangkat menegak untuk memastikan keselamatan dan kebolehpercayaan yang tinggi.
7	Lampiran Mesin	Tumpuan utama adalah untuk menghias mesin itu sendiri. Perlindungan pelindung luaran ditambah ke mesin, yang dirawat dengan salutan serbuk untuk memastikan penamat yang menyenangkan dan tahan lama yang tidak cip atau mengupas. Dipasang, yang mempunyai permukaan berkilat dan beroperasi dengan senyap tanpa sebarang bunyi.

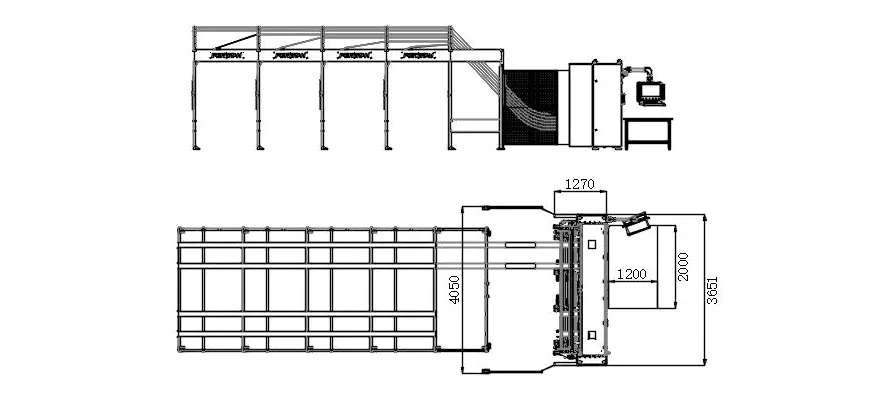

Lukisan tiga pandangan

Keperluan yang boleh digunakan

1.Membuat untuk kertas bergelombang di stesen pemakanan

A.Continuous Lebar kertas beralun: 400-2350 mm;
B.Total lebar kertas bergelombang yang diikat bersebelahan: maksimum 2550 mm;
C.Stacking Height, termasuk palet 120 mm: maksimum 1300 mm;
D.Stacking Lebar, maksimum: 1300 mm; panjang kertas bergelombang pada titik pelepasan: minimum 300mm;
Toleransi e.longitudinal untuk pemotongan panjang tetap: maksimum 0.5%; toleransi melintang untuk pemotongan panjang tetap: maksimum ± 2.0 mm;
Ketebalan kertas f.Corrugated: 2.5-6 mm, ± 0.2 mm; kualiti bahan mentah maksimum sehingga 2.30 SM (mengikut standard DIN 55468);
G. Kualiti kadbod mematuhi standard DIN 55468;
H.Single beralun, ketebalan maksimum kira -kira 4 mm (kualiti: 1.10-1.40); dua kali ganda, ketebalan maksimum kira -kira 6 mm.

2. Jenis kadbod

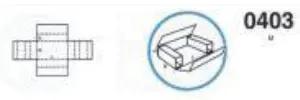

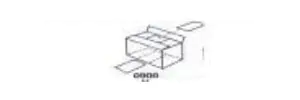

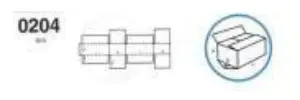

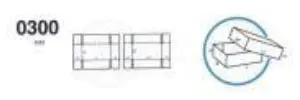

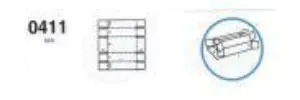

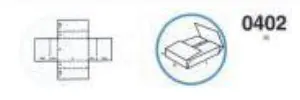

Nombor siri	Nama	Imej	Arah suapan kertas	Saiz minimum

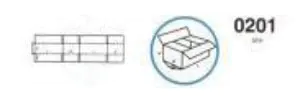

1	Kotak biasa		membujur	Panjang: minimum 400mm Lebar: Minimum 36mm Ketinggian: Minimum 225mm
2	Kotak biasa		membujur	Panjang: minimum 400mm Lebar: Minimum 36mm Ketinggian: Minimum 225mm
3	Syurga dan penutup bumi		membujur	Panjang: minimum 400mm Lebar: Minimum 225mm Ketinggian: minimum 18mm
4	Kotak meterai tengah		membujur	Panjang: minimum 400mm Lebar: Minimum 450mm Ketinggian: minimum 18mm
5	Kotak meterai tengah		membujur	Panjang: minimum 400mm Ketinggian: minimum 450mm Ketinggian: minimum 18mm
6	Kotak semua sayap		membujur	Panjang: minimum 400mm Ketinggian: Minimum 225mm Ketinggian: minimum 18mm
7	Kotak meterai tengah		membujur	Panjang: minimum 400mm Ketinggian: minimum 450mm Ketinggian: minimum 18mm
8	Kadbod persegi		membujur	Panjang: minimum 400mm Ketinggian: minimum 18mm
