Mesin lipat kotak automatik

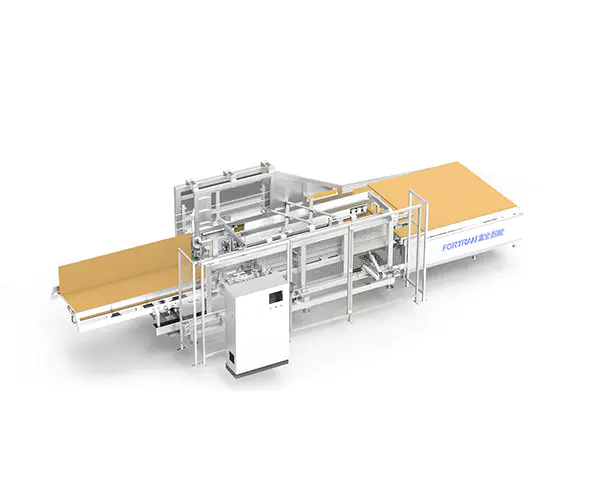

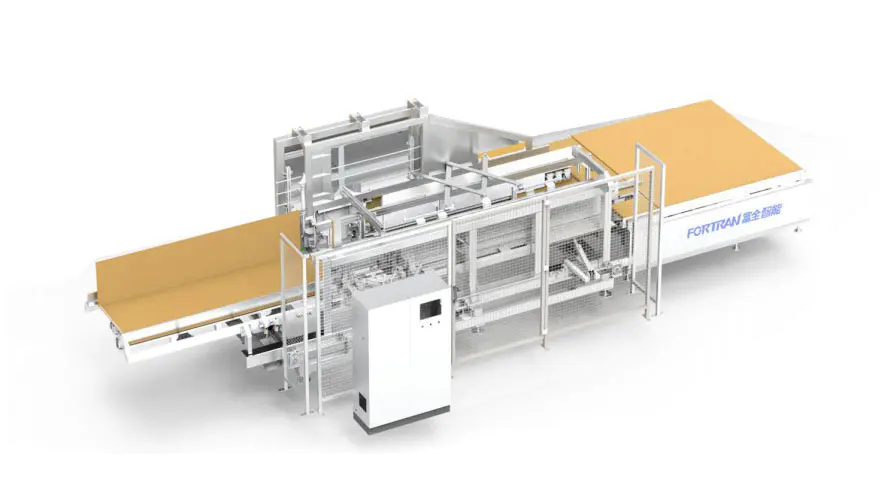

Imej mesin keseluruhan

Parameter peralatan

Dimensi luaran L*w*h (mm)	Berat peralatan sendiri (kg）	Bekalan Kuasa (KW)	Menyampaikan beban (kg）	Ketinggian Kerja (Mm）
9760*3550*2500	Kira -kira 3700	4.5kW (tidak termasuk unit pelekat)	50	830 ± 40 (tidak dapat ditentukan. Bergantung pada pelanggan

Skop pemprosesan

Julat pemprosesan karton l (mm）	Julat pemprosesan karton w (mm）	Julat Pemprosesan Karton H (MM）	Kecekapan lipat (kali/min）	Ketebalan kertas beralun (mm）
400-2800	320-900	40-250	5-7	2.5-6

1 Aksesori Teras Jenama: Servo Motor-Inovance; Tali Segrronous-Gardner; Bearing Seat-Tr; Frekuensi Penukaran Motor --- Inovance:
2 Paip rak keseluruhan dikimpal dan diproses oleh gantri, yang sangat tepat, boleh dipercayai dan boleh dipercayai.
3 Mekanisme linear mesin kotak lipat dipandu oleh kereta panduan linear ketepatan, yang sangat dipercayai dan tahan lama.
4 Kertas penghantaran cawan sedutan mengamalkan motor servo ketepatan tinggi, yang mudah dikawal dan dapat meningkatkan ketepatan peralatan;

5 Mesin boleh digunakan semata -mata atau digabungkan dengan garis pembungkusan yang disesuaikan. Cara penggunaannya boleh berubah dan fleksibel

1 kegunaan

A. Mesin lipat kotak automatik ini digunakan dalam karton ke dalam kotak;
B. Peralatan ini digunakan untuk membuat kotak karton model M/A-0410;
C. Pertama, penanda aras kadbod, tekan saiz input yang sepadan dan mulakan, dan masukkan peralatan untuk membuat kotak secara automatik;

2 Tinjauan Prinsip Kerja

Seluruh peralatan dibahagikan kepada lima bahagian: mekanisme platform pemakanan, mekanisme bingkai utama, mekanisme lipatan sampingan tetap, mekanisme lipatan sampingan mudah alih, dan penghantaran median Mekanisme:

A. Apabila bekerja, input skrin operasi sepadan dengan saiz kotak lipat; Selepas kedudukan siap, selepas kulit kertas diselaraskan dengan penanda aras depan dan penanda aras sampingan dalam arah yang positif, tekan peranti butang Mula Hijau untuk memulakan cawan sedutan secara automatik untuk menyerap kulit kertas ke pintu masuk bahagian mesin lipat kotak;

B. Cawan sedutan memacu kulit kertas ke bahagian lipat, dan kelebihan tetap dan kelebihan panjang bergerak sesuai dengan kelebihan lipat masuk, dan kemudian menyemburkan gam secara automatik pada kedudukan semburan gam yang ditentukan, dan kedudukan lipat akhir depan selesai satu demi satu;

C. Selepas kotak lipat depan mencapai kedudukan yang ditetapkan, selepas tekanan ke bawah silinder diperketatkan, cawan sedutan segera jatuh dan diset semula kembali ke asal, dan cawan sedutan belakang dilampirkan ke hujung belakang kertas dan menunggunya; Selepas bahagian tetap dan kelebihan lipatan sisi bergerak pada masa yang sama, kumpulan flip ditetapkan semula selepas selesai; Cawan sedutan belakang memacu kulit kertas ke hadapan ke kedudukan pencetakan kotak lipatan belakang, dan menyemburkan gam secara automatik ke kedudukan yang ditetapkan;

D. Selepas kotak lipatan belakang mencapai kedudukan yang ditetapkan, selepas tekanan ke bawah silinder diperketatkan: selepas bahagian tetap dan kelebihan lipatan sisi bergerak pada masa yang sama, kumpulan membalikkan selesai dan ditetapkan semula: Motor pelepasan segera menghantar kadbod acuan ke pintu keluar;

3 Struktur Fungsian "

Nombor siri	Nama	Ciri membezakan	Model

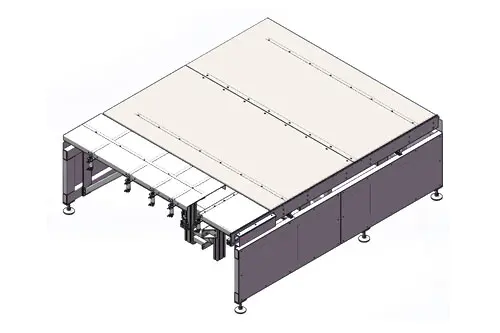

1	Struktur meja makan	Jadual bahan depan diletakkan di kedudukan papan rata, dan silinder mengawal pin mengangkat dan kedudukan; motor servo sisi dengan tepat mengesan kedudukan penyediaan suapan kulit kertas;

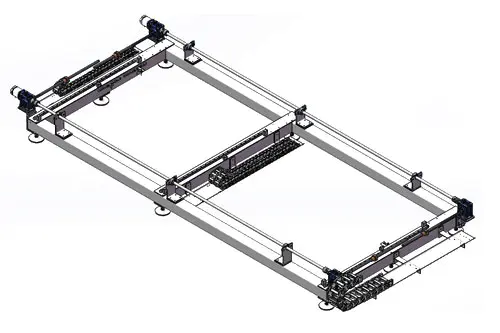

2	Struktur asas rak	Pangkalan rak utama, mekanisme lipat mudah alih Servo Control Control Servo Servo dan mekanisme pemacu median lebih tepat;

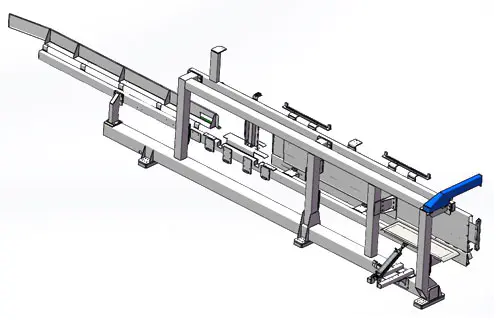

3	Tetapkan set rak lipatan sampingan	Bingkai lipat sampingan tetap, lipatan silinder tepi pendek, pemantauan pembantu logam lembaran pada kedua -dua belah pihak, pemesinan gantri kimpalan rak, ketepatan perhimpunan tinggi, ketepatan operasi yang tinggi, memastikan kehidupan perkhidmatan yang panjang dan kestabilan peralatan yang baik;

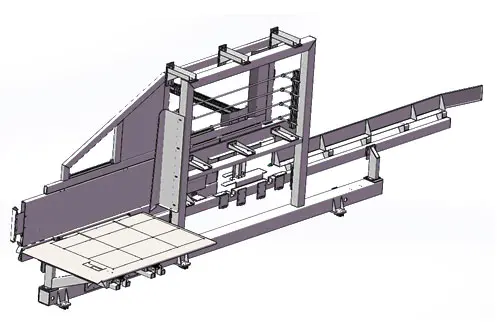

4	Set rak lipat sisi mudah alih	Bingkai lipat sisi bergerak, lipatan silinder sisi panjang, panduan pembantu logam lembaran memberi makan pada kedua-dua belah pihak, pemesinan gantri kimpalan rak, ketepatan perhimpunan tinggi, ketepatan operasi yang tinggi, memastikan kehidupan perkhidmatan yang panjang dan kestabilan peralatan yang baik;

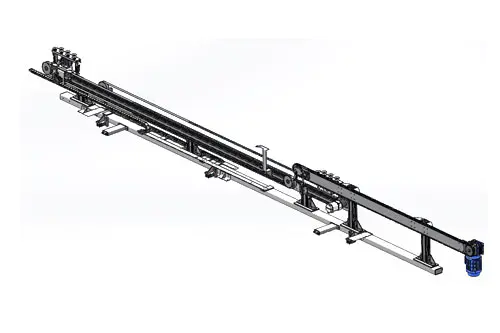

5	Lima bahagian mekanisme pemacu median	Pemacu kawalan servo, kumpulan cawan sedutan tengah memacu pergerakan kulit kertas, motor pelepasan memacu rantai untuk memacu pelepasan kulit kertas;

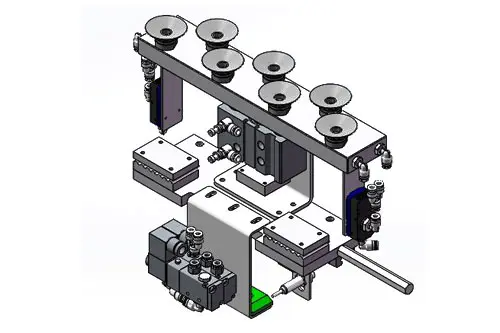

6	Kumpulan cawan sedutan peringkat pertengahan	Sabuk motor servo memacu pergerakan, silinder naik dan menurunkan, dan vakum cawan sedutan menyerap penghantaran kulit kertas, operasi dan kedudukan yang tepat;

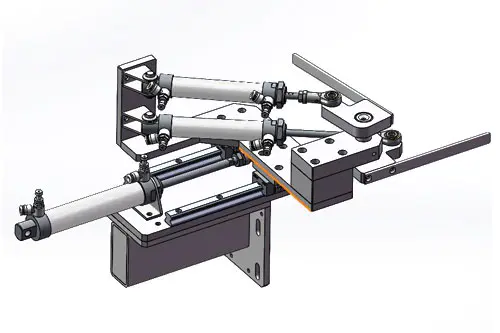

7	Kumpulan pengembangan lipat	Pengembangan silinder depan dan belakang bekerjasama dengan kereta api panduan untuk bergerak ke belakang dan sebagainya, dan mekanisme lengan swing silinder pengelompokan menyedari lipatan spesifikasi dan saiz yang berbeza;

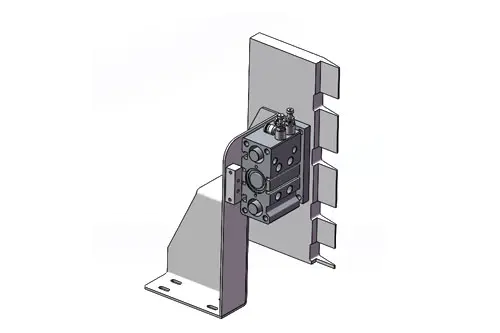

8	Tekan kumpulan plat	Silinder berkembang sebelum dan selepas, dan bertindak pada lenturan telinga untuk meluruskan kotak ke sudut yang betul;

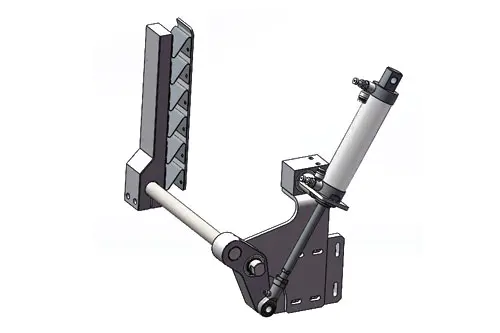

9	Kumpulan berpaling	Ia bertanggungjawab terutamanya untuk menekan bahagian depan dan belakang kadbod ke atas, dan penghantaran teleskopik silinder memacu lengan swing, supaya pelekat cair panas tegas dan stabil;

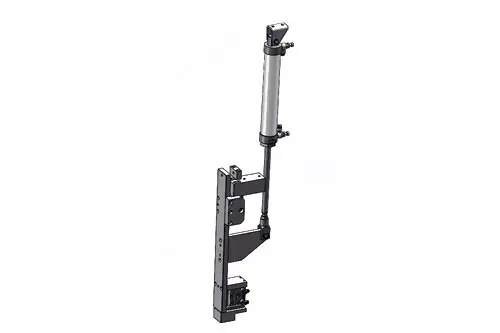

10	Kumpulan tempat duduk telinga lengan swing	Pengembangan pemacu silinder memacu lengan ayunan. Selepas lengan ayunan diletakkan pada sudut kanan, silinder tekanan rendah mengepung kulit kertas, dengan pemampatan kumpulan pemotongan panas meleleh pelekat untuk menjadikannya tegas dan stabil;

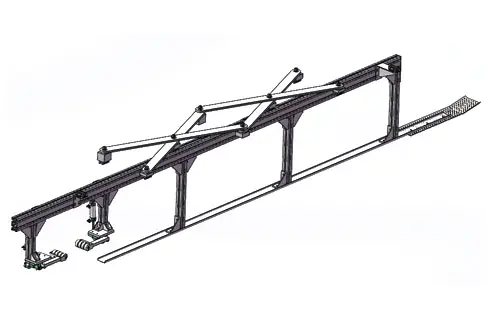

11	Kumpulan menekan kelebihan pertengahan peringkat pertengahan	Lengan ayunan panjang bekerjasama dengan kereta api panduan untuk mencapai kedudukan pertengahan automatik sepenuhnya di tengah -tengah kadbod;

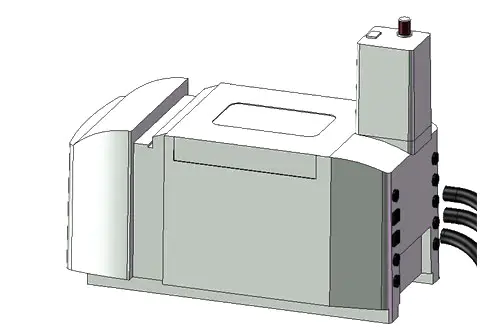

12	Sistem mesin gam	Dalam sistem mesin gam, kami menggunakan satu set lengkap aksesori yang diimport tulen Le Baide, yang dapat merealisasikan penyemburan gam berterusan, fungsi lengkap, tetapan mudah dan operasi yang mudah;

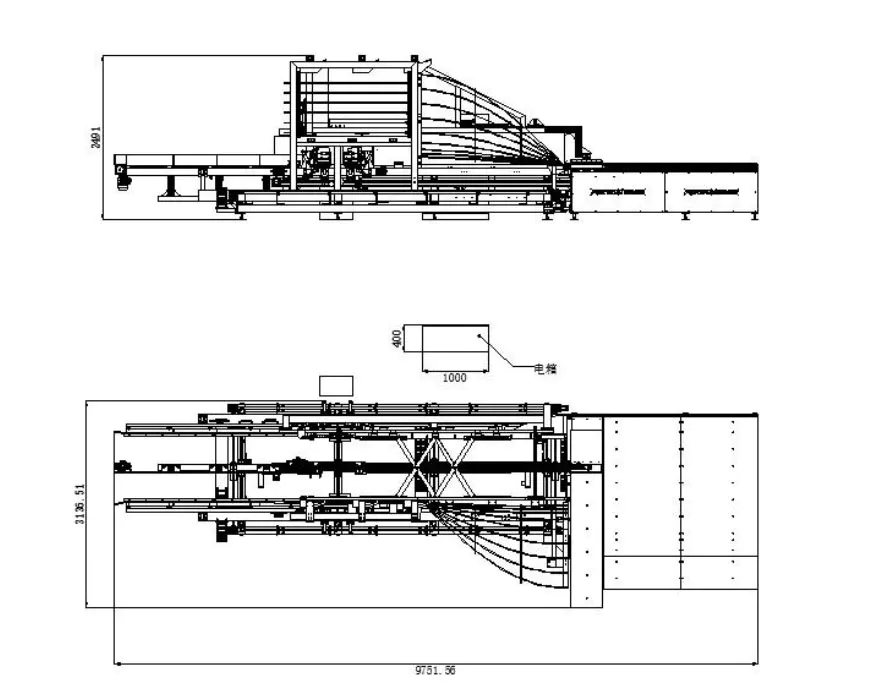

Tiga pandangan (tidak dapat ditentukan kerana saiz berubah mengikut parameter)

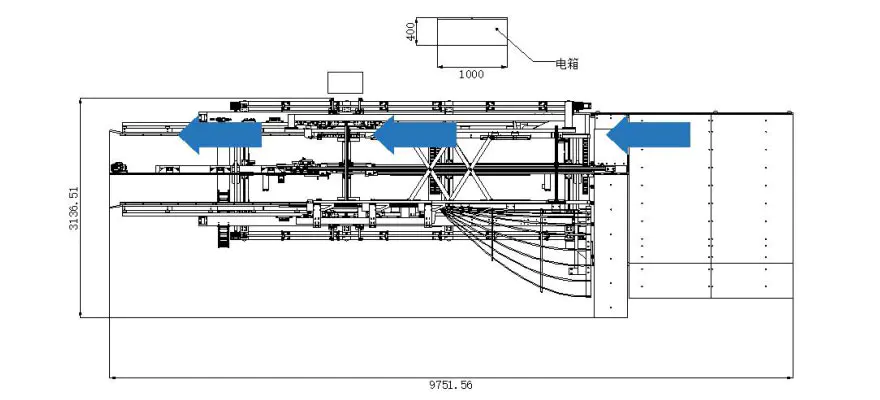

Gambarajah skematik mod proses pengeluaran (tidak dapat ditentukan kerana saiz perubahan mengikut parameter)
