Mesin pemotong kertas berkelajuan tinggi automatik

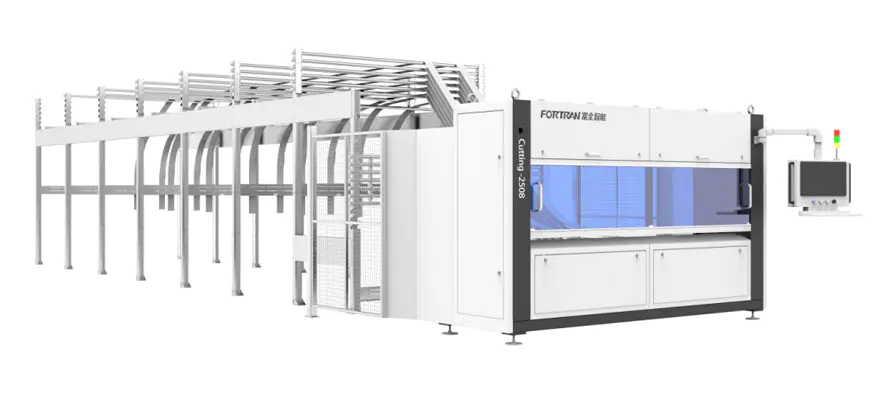

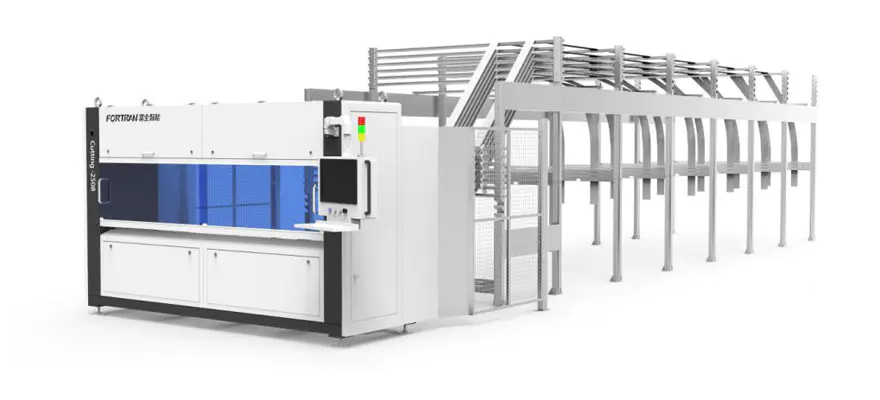

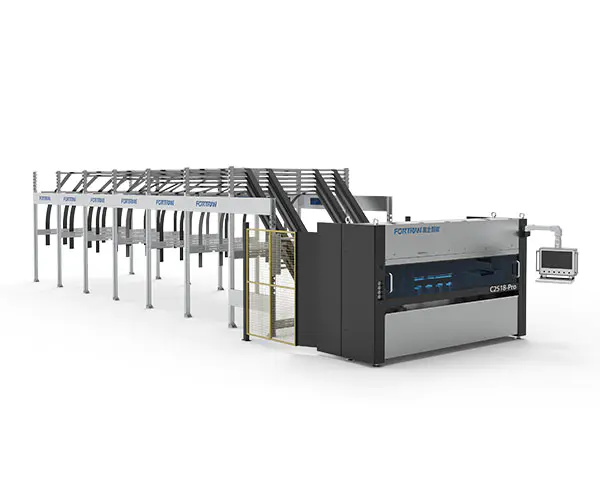

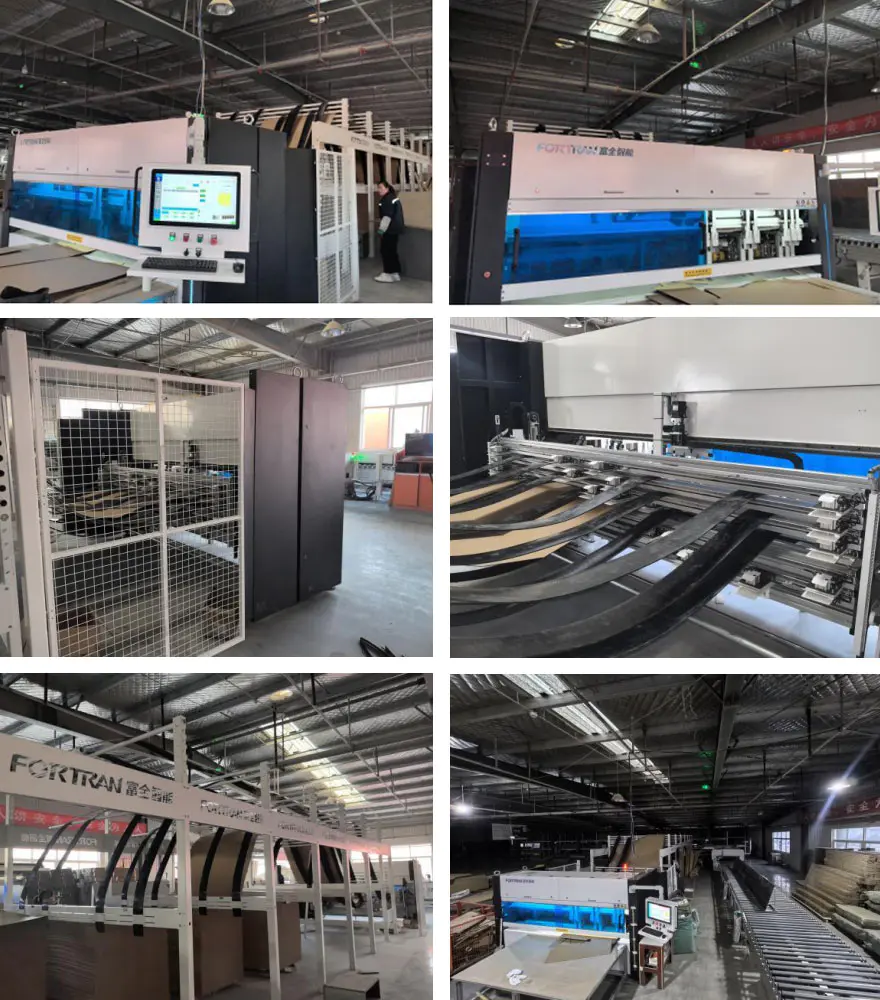

Imej mesin

Spesifikasi mesin

Dimensi L*w*h (mm)	Spesifikasi asas	Bekalan kuasa (kw)	Kelajuan pemotongan (M/min)	Ketinggian kerja (mm)
14750*4040*3000	11 menegak+1 pisau mendatar, kawalan penuh servo, dengan 6 majalah	5.8	0-120	850

Parameter pemprosesan

Min. Panjang pemotongan l (mm)	Maks. Lebar pemotongan w (mm)	Ketebalan pemotongan untuk kertas bergelombang h (mm)	Ketepatan jarak bilah membujur (mm)	Kecekapan (PCS/Min)
300	2550	2-7	± 1.5	0-12

Penerangan Umum Fungsi

Mesin pemotongan kertas berkelajuan tinggi automatik digunakan untuk pemprosesan tetap berterusan kertas bergelombang dan lembaran tunggal untuk menghasilkan karton lipat. Mesin melakukan berkerut di kedua-dua Arahan melintang dan membujur, pemotongan sekejap, dan pemprosesan pemotongan pada kertas bergelombang. Pemotongan panjang-panjang membolehkan kedua-dua pengeluaran besar-besaran dan disesuaikan pengeluaran.The mesin boleh digunakan sebagai unit mandiri atau sebagai bahagian awal garis pembungkusan.

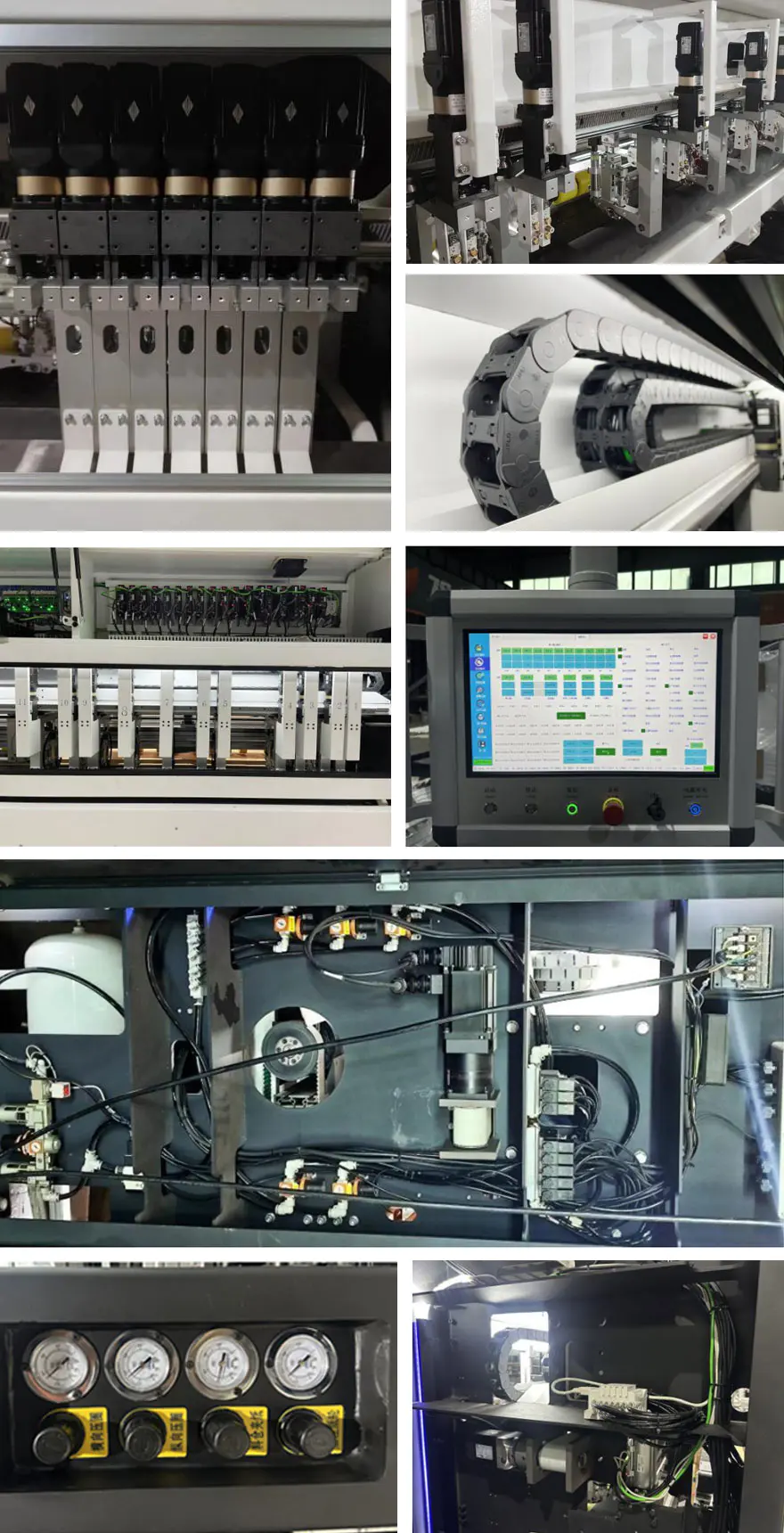

Tidak	Item	Ciri -ciri
1	Rak penyimpanan kertas	Rak penyimpanan kertas dibuat dari plat keluli yang dibasuh asid dan diproses oleh membongkok. Ia mempunyai struktur mudah, pembinaan yang boleh dipercayai, dan dirawat dengan sejuk Galvanization, menghasilkan penampilan yang menarik dan rintangan karat yang sangat baik. Konfigurasi standard termasuk 6 petak penyimpanan kertas, yang boleh diselaraskan mengikut keperluan pelanggan yang berbeza, menawarkan fleksibiliti yang tinggi dan kuat Kesesuaian.
2	Struktur bingkai	Bingkai dihasilkan oleh pemesinan ketepatan selepas keluli segi empat tepat kimpalan tiub dan plat keluli. Ia memastikan ketepatan perhimpunan yang tinggi dan ketepatan operasi, menjamin hayat perkhidmatan yang panjang dan kestabilan peralatan yang sangat baik.

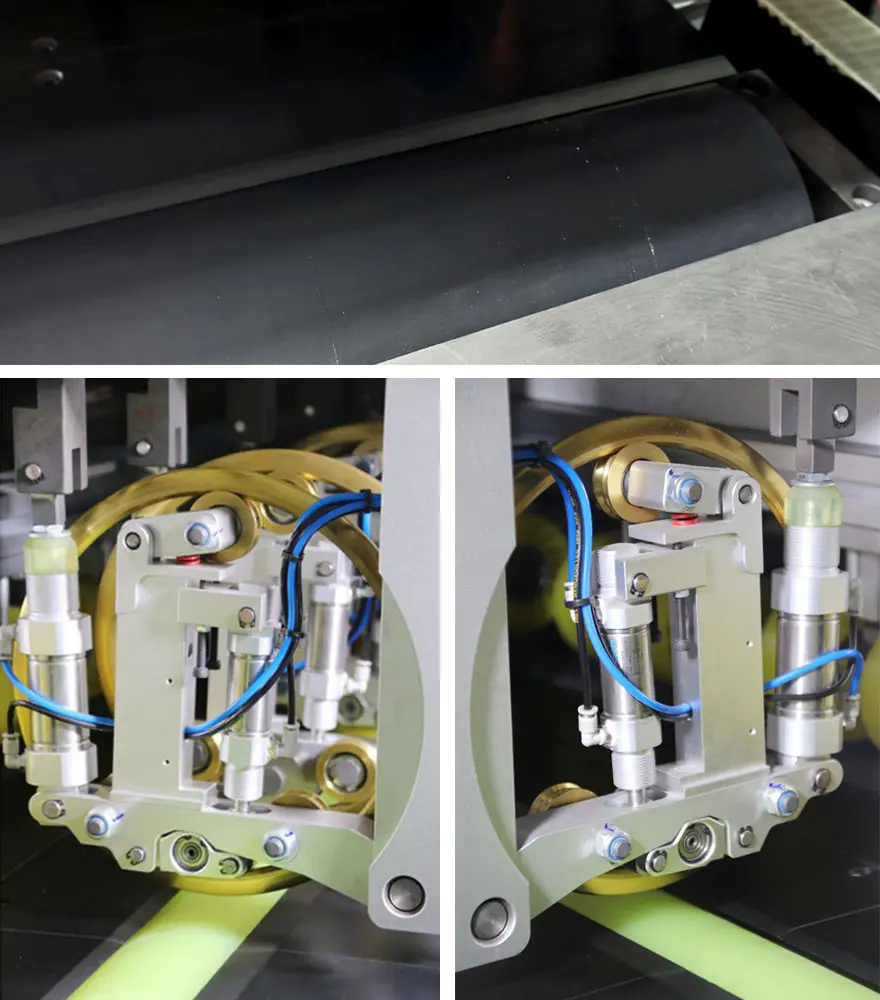

3	Mekanisme pemacu	Roller tekanan suapan diperbuat daripada bahan PU, yang mempunyai permukaan yang cerah dan menarik dengan geseran yang tinggi. Ini berkesan meningkatkan kebolehpercayaan pengangkut kertas. Sementara itu, drum daya tarikan diimport dari Jerman dan sangat tahan lama.
4	Struktur pemotongan silang	Kuasa disediakan oleh motor servo ketepatan tinggi yang digabungkan dengan pengurangan dan mekanisme roda segerak, yang mencapai Hig
5	Unit pemotongan membujur	Mekanisme ini terutamanya terdiri daripada 7 set pemegang pisau. Konfigurasi pisau 7+1 membolehkan pemotongan universal jenis kotak 410 dan 411. Ia direka untuk memenuhi tuntutan operasi kecekapan tinggi sambil memastikan ketahanan;

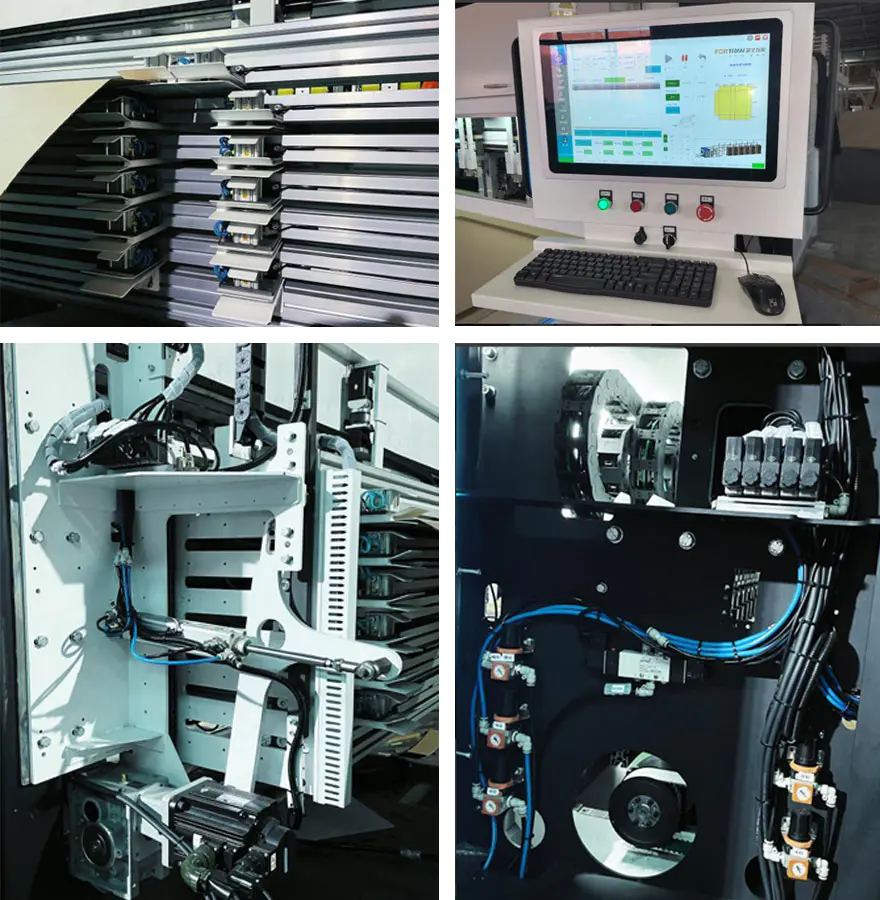

6	Peranti storan laras	Kedua -dua hujung papan induk oleh pemesinan CNC ke memastikan sisi selari, penggunaan kekuatan tinggi berantai dan turun untuk memastikan keselamatan dan kebolehpercayaan tidak melangkau gigi, untuk meningkatkan ketepatannya dan kecekapan operasi, kami menggunakan ketepatan tinggi Reducer gear serong dilengkapi dengan ketepatan tinggi perkhidmatan motor; Untuk meningkatkan kadar penggunaan kertas, kami menetapkan institusi ini sebagai 6 perpustakaan kertas, yang boleh ditingkatkan atau menurun mengikut keperluan pelanggan yang berbeza, mudah dan pantas, dan Kesesuaian yang kuat;

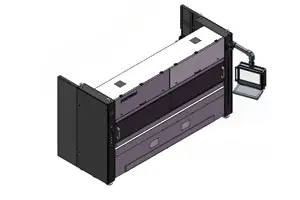

7	Lampiran Mesin	Fungsi utama adalah untuk menghiasi mesin sendiri. Perlindungan perlindungan luaran ditambah ke mesin. penutupnya dirawat dengan plastik menyembur, yang menjadikannya secara estetika menyenangkan, halus, dan tahan cat Tingkap Pemerhatian. mesin diperbuat daripada lembaran akrilik, yang memberikannya penampilan yang menarik dan elegan, seperti serta ketangguhan yang tinggi dan penentangan terhadap menghancurkan.

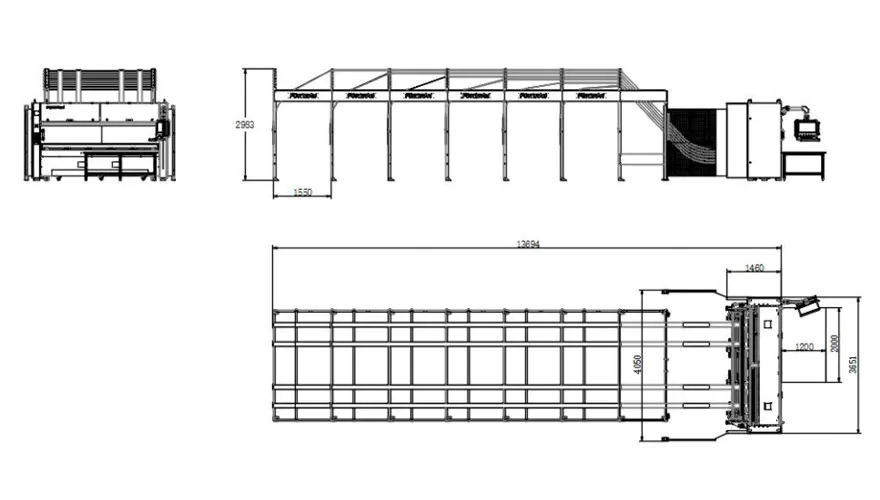

Lukisan tiga pandangan

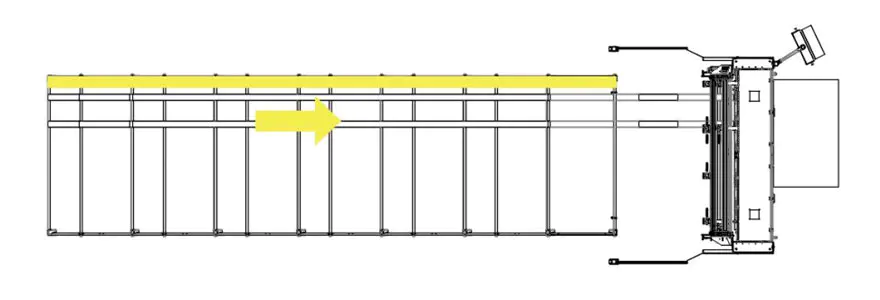

Gambarajah skematik mod proses pengeluaran

Keperluan yang boleh digunakan

1.Membuat untuk kertas bergelombang di stesen pemakanan

A.continuous Lebar kertas beralun: 400-2550 mm;
B.Total lebar kertas bergelombang yang diikat bersebelahan: maksimum 2550 mm;
C.Stacking Height, termasuk palet 120 mm: maksimum 1300 mm;
D.Stacking Lebar, maksimum: 1300 mm; panjang kertas bergelombang pada titik pelepasan: minimum 300mm;
Toleransi e.longitudinal untuk pemotongan panjang tetap: maksimum 0.5%; toleransi melintang untuk pemotongan panjang tetap: maksimum ± 2.0 mm;
Ketebalan kertas f.Corrugated: 2-7 mm, ± 0.2 mm; kualiti bahan mentah maksimum sehingga 2.30 SM (mengikut standard DIN 55468);
G. Kualiti kadbod mematuhi standard DIN 55468;
H.Single beralun, ketebalan maksimum kira -kira 4 mm (kualiti: 1.10-1.40); dua kali ganda, ketebalan maksimum kira -kira 7 mm.

2. Jenis kadbod

Nombor siri	Nama	Imej	Arah suapan kertas	Saiz minimum
1	Kotak biasa		membujur	Panjang: minimum 400mm Lebar: Minimum 36mm Ketinggian: Minimum 225mm
2	Kotak biasa		membujur	Panjang: minimum 400mm Lebar: Minimum 36mm Ketinggian: Minimum 225mm
3	Syurga dan penutup bumi		membujur	Panjang: minimum 400mm Lebar: Minimum 225mm Ketinggian: minimum 18mm
4	Kotak meterai tengah		membujur	Panjang: minimum 400mm Lebar: Minimum 450mm Ketinggian: minimum 18mm
5	Kotak meterai tengah		membujur	Panjang: minimum 400mm Ketinggian: minimum 450mm Ketinggian: minimum 18mm
6	Kotak semua sayap		membujur	Panjang: minimum 400mm Ketinggian: Minimum 225mm Ketinggian: minimum 18mm
7	Kotak meterai tengah		membujur	Panjang: minimum 400mm Ketinggian: minimum 450mm Ketinggian: minimum 18mm
8	Kadbod persegi		membujur	Panjang: minimum 400mm Ketinggian: minimum 18mm

Senarai Konfigurasi Komponen Utama

Tidak	Item	Spesifikasi	Q'ty	Diperhatikan
1	Unit bilah membujur		7 set	Kuantiti boleh disesuaikan mengikut keperluan
2	Unit bilah mendatar		1 set
3	Perhimpunan Roller		3 pcs
5	Sabuk Segerak melintang		1 pcs
6	Sabuk Segera		2 pcs
7	Motor servo daya tarikan		2 set
8	Pengurangan daya tarikan		2 set
9	Motor servo penyimpanan pelarasan		1 set
10	Reducer Penyimpanan Pelarasan		1 set
11	Blade bergerak motor		7 set	Kuantiti boleh disesuaikan mengikut keperluan
12	Bilah bergerak bilah		7 set
13	Komponen pneumatik		1 set
14	Kotak Kawalan Elektrik	---	---
15	Komponen elektrik	Sensor fotoelektrik, kabel, reflektor, komponen elektrik	---
16	Pengawal	Pemandu, firmware, modul	---

Senarai bahagian dan bahan habis pakai yang boleh dipakai

1. Senarai bahagian yang boleh dipakai

Tidak	Item	Spesifikasi	Mencadangkan q'ty	Nombor u8
1	Membasmi batang aci	PCM260-02-020-260	6
2	Menolak bushing aci	CZJ260-02-010-300	2
3	Belang Segar Silent Hijau Lancar dengan Teras Keluli (Xiet)	75-AT10-6910	1
4	Injap solenoid	SY5120-5GZD-01	2
5	φ66xφ16x0.8 Bilah gigi bulat	PCM260-03-010-010	2
6	Injap solenoid	4N330C08B	1
7	Slider	HGH15CA	2
8	Tekanan Precision Mengurangkan Injap	SDR20008JN	2
9	Polyurethane Sabuk Segera dengan Kawat Keluli - Jenis Senyap	AT10X50XL1290	1
10	Relay	RXT-F01K D24	1
11	Fuse	5*20mm 0.1a	5
12	Suis had	XCK-N2145P20C	2
13	Suis jarak	IME12-06BPSZW2S	2
14	Polyurethane Sabuk Segera dengan Kawat Keluli - Jenis Senyap	AT10X50XL920	1

Senarai Habis

1	Roller Getah Kuasa Pemotongan Kertas B	PCM260-01-020-300	1
2	φ66xφ16x0.8 Bilah gigi bulat	PCM260-03-010-010	2
3	Membasmi batang aci	PCM260-02-020-260	2
4	Menolak bushing aci	CZJ260-02-010-300	1
