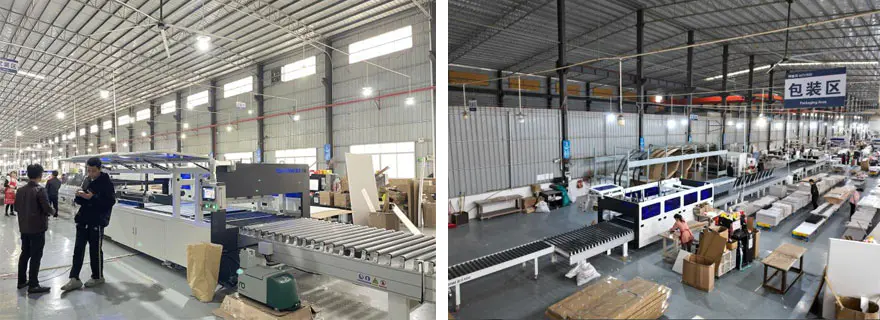

Mesin penutup kotak automatik pro

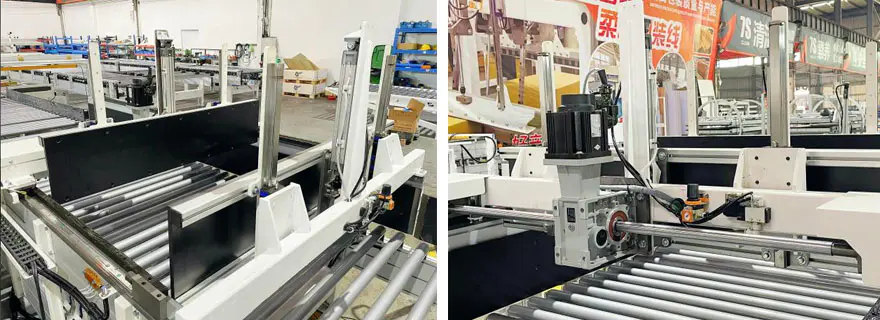

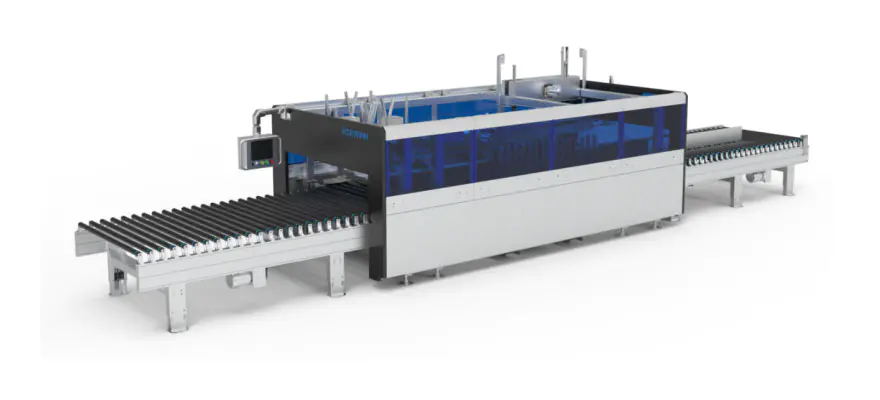

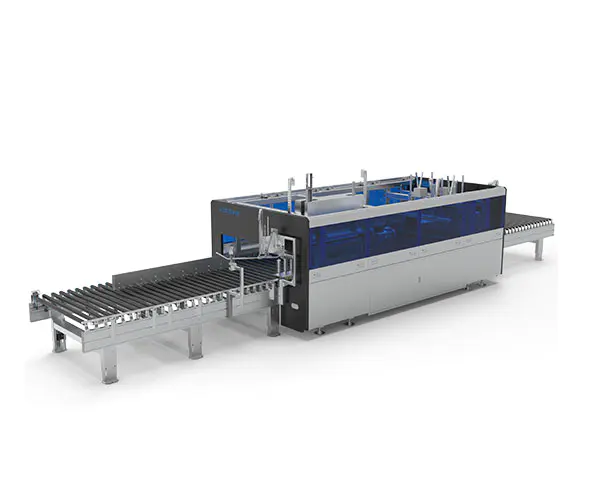

Imej mesin

Spesifikasi mesin

Dimensi L*w*h (mm)	Weight sendiri mesin (kg）	Bekalan Kuasa （KW）	Menyampaikan beban （Kg）	Ketinggian Kerja (Mm）
10200*2200*2260	Sekitar 3200kg	9	50	800 ± 50

Parameter pemprosesan

Panjang pemprosesan karton (mm）	Lebar pemprosesan karton (mm）	Ketinggian pemprosesan karton (mm）	Kecekapan pengedap (kitaran/min)	Ketebalan kertas bergelombang (mm)
300-2900	200-1200	(Ketebalan panel kayu 18) 20-280	4-8	2.5-6

1. Komponen Kora: Eva Mesin Gam Hot Cair Eva; Motor servo; pengurangan planet; laser rangefinder; tali pinggang segerak; galas blok bantal; motor frekuensi berubah; Reducer gear cacing;
2. Penggelek yang menyampaikan menggunakan lengan getah PVC yang diimport, yang fleksibel dan tahan lama;
3. Mekanisme linear pembalut kes dipandu oleh panduan linear ketepatan, memastikan kebolehpercayaan dan ketahanan yang tinggi;
4. Kuasa untuk pengapit dan senapang gam disediakan oleh motor servo ketepatan tinggi, yang mudah dikawal dan meningkatkan ketepatan peralatan;
5. Mesin boleh digunakan sebagai unit mandiri atau disepadukan dengan garis pembungkusan rumah tersuai, menawarkan pilihan penggunaan serba boleh dan fleksibel.

1.usage
A. Ini mesin penutup kotak automatik digunakan untuk menyegel kotak pembungkusan perabot mewah.
B. Peralatan ini digunakan untuk mengedarkan karton model M/A-0410 dan M/A-0419.
C. Bahagian bawah karton pertama kali terpaku, maka barang -barang yang akan dibungkus dan bahan padding diletakkan di dalam, diikuti dengan pengedap mesin.

2. Prinsip kerja umum

Peralatan keseluruhan dibahagikan kepada lima bahagian: seksyen mesin pengukur, bahagian mesin penampan pemakanan, seksyen sealer terowong, bahagian mesin peralihan, dan seksyen pembalut pusher.

A.During Operasi, karton yang dibungkus, dengan item yang diisi di dalam, masukkan dari bahagian mesin pengukur di sepanjang tepi rujukan. Sensor lebar di pintu masuk secara kasar mengukur lebar kadbod. Apabila kadbod mencapai hujung bahagian mesin pengukur, ia dihentikan oleh peranti baffle. Peranti pengapit aktif kemudian mengukur dengan tepat lebar kadbod, dan peranti plat tekanan tinggi dengan tepat mengukur ketinggian kadbod. Selepas itu, kadbod bergerak dari bahagian mesin pengukur melalui bahagian mesin penampan pemakanan ke pintu masuk seksyen sealer terowong.

B. Apabila kadbod memasuki bahagian Sealer Terowong, pistol gam di pintu masuk memohon pelekat cair panas di sepanjang panjang kadbod. Ia kemudian melewati saluran pengedap, yang terdiri daripada pemasangan rod lipat, mekanisme menekan, mekanisme tali pinggang sampingan, dan mekanisme tali pinggang pengimbang -menyelesaikan pengedap sisi panjang.

C. Karton, dengan sisi panjangnya dimeteraikan, bergerak ke bahagian Mesin Peralihan dan dihentikan oleh peranti baffle depan di pintu masuk seksyen pembalut pusher. Sisi pendek pertama kemudian dilekatkan dan dimeteraikan oleh peranti penyemburan, peranti plat menekan depan, dan peranti plat pengedap depan. Selepas bahagian pendek pertama dimeteraikan, kadbod memasuki seksyen pembalut pusher dan bergerak ke belakang, di mana ia dihentikan oleh peranti baffle belakang. Sisi pendek kedua kemudian dilekatkan dan dimeteraikan oleh peranti penyemburan, peranti plat menekan belakang, dan peranti plat pengedap belakang. Pada ketika ini, keseluruhan proses pengedap kadbod selesai, dan ia keluar dari bahagian pembalut penolak.

Kaedah pengedap kadbod ini, yang mengiktiraf lebar kotak, boleh mengelak karton dengan saiz yang berbeza semasa proses pemakanan tanpa perlu memasukkan dimensi kotak.

E.For batch Sealing of Cartons dengan dimensi yang sama, peralatan boleh beralih ke mod batch. Selepas mengukur lebar kadbod pertama dan menggunakan nilai ini kepada keseluruhan siri, seksyen sealer terowong menyesuaikan saiz saluran dan mengekalkannya tidak berubah, dengan itu meningkatkan kecekapan pengedap. Kadar maksimum boleh mencapai sehingga 8 pakej seminit.

Struktur fungsional

Tidak	Item	Ciri
1	Feeder bahagian depan	Mencapai fungsi pemakanan pakej, dengan cepat, tepat, dan cekap menyampaikan pakej ke kedudukan yang ditetapkan. Rasuk utama diperbuat daripada keluli karbon dan disalut dengan plastik. Untuk memastikan bahawa pakej diselaraskan dengan tepat, mekanisme panduan dan penjajaran tetap digunakan untuk membimbing pakej ke kedudukan
2	Peranti pengukuran ketinggian	Blok menekan aluminium digunakan untuk mengukur ketinggian pakej melalui sensor skala elektronik dan silinder pneumatik, dan data kemudian dihantar kembali
3	Penutup	Meningkatkan rayuan estetik peralatan sementara juga menyediakan tahap perlindungan tertentu, struktur keseluruhannya terutamanya dibuat daripada plat keluli karbon yang dilapisi dengan plastik. Ia terus dipertingkatkan dengan profil aluminium khusus dan panel akrilik biru diraja.
4	Rak	Bingkai mesin dibuat oleh tiub segi empat tepat kimpalan dan plat keluli, diikuti dengan pemesinan ketepatan. Ini memastikan ketepatan perhimpunan tinggi dan ketepatan operasi, menjamin hayat perkhidmatan yang panjang dan kestabilan peralatan yang baik
5	Peranti kelenjar	Secara berkesan memegang penutup atas kadbod, bersiap sedia untuk proses pengedap berikutnya.
6	Depan dan Baffle belakang	Mencapai kedudukan pakej. Galas linear, bersempena dengan aci bersalut krom, memberikan panduan linear. Silinder pneumatik multi-stage dikawal secara berasingan dan, dalam kombinasi dengan sistem pelekat, mencapai pelarasan ketinggian dua peringkat. Ini memastikan kedua -dua kualiti proses pelekat dan dengan berkesan memegang pakej dalam kedudukan tertentu untuk kedudukan yang tepat.
7	Peranti pengukuran lebar	Sistem kuasa mendatar menggunakan motor ketepatan tinggi bersempena dengan pengurangan untuk memastikan kestabilan sistem penghantaran. Ia bertanggungjawab terutamanya untuk melipat ke bawah flap atas kadbod untuk menyelesaikan tindakan pengedap. Mekanisme ini menggunakan panduan linear untuk mengarahkan gerakan linear, dengan kuasa yang disediakan oleh silinder pneumatik dan injap kawalan kelajuan berganda yang mengawal litar udara untuk mencapai operasi yang cepat dan stabil.
8	Silinder Double Silinder Menolak Bahagian Mekanikal	Ia bertanggungjawab terutamanya untuk melipat ke bawah flap atas kadbod untuk menyelesaikan tindakan pengedap. Mekanisme ini menggunakan panduan linear untuk mengarahkan gerakan linear, yang dikuasakan oleh silinder pneumatik dan dikawal oleh injap kawalan kelajuan berganda di litar udara untuk mencapai operasi yang cepat dan stabil.
9	Mekanisme kelenjar	Ia bertanggungjawab terutamanya untuk mendapatkan penutup atas kadbod untuk mengelakkan pakej bergerak. Mekanisme ini menggunakan panduan linear untuk mengarahkan gerakan linear, dan reka bentuk eksentrik silinder pneumatik memberikan penstabilan yang lebih baik dari pakej.
10	Penyemburan pelekat tepi pendek sistem	Kereta api panduan bertanggungjawab untuk membimbing keseluruhan mekanisme ke belakang dan sebagainya. Motor servo ketepatan tinggi menyediakan sumber kuasa yang stabil, dan penggunaan jenama domestik yang terkenal dengan pengurangan planet selanjutnya memastikan output kuasa jangka panjang yang boleh dipercayai. Panduan linear dipasang dalam kedudukan terbalik untuk menghalangnya daripada disembur dengan gam, memastikan bimbingan yang bersih dan stabil.
11	Mesin pelepasan belakang	Untuk mencapai fungsi pelepasan pakej, sistem kuasa dwi-peringkat digunakan untuk menyampaikan pakej dengan cepat, tepat, dan cekap. Rasuk utama diperbuat daripada keluli karbon dan disalut dengan plastik.
12	Sistem mesin gam	EVA yang cepat mengeringkan mesin gam cair boleh mencapai penyembur gam berterusan dan sekejap-sekejap. Ia berfungsi sepenuhnya, mudah ditubuhkan, dan mudah untuk beroperasi.
13	Mekanisme menekan ke bawah	Motor servo memacu pengurangan untuk memutar lif, mencapai kedudukan menegak yang tepat. Silinder pneumatik digunakan untuk mengurangkan berat badan dan padat pakej, memastikan pergerakan ke hadapan yang stabil dan licin.
14	Kumpulan tekanan sisi	Silinder pneumatik dan panduan linear bergerak masuk dan keluar ke kedudukan dan tekan kadbod. Bahan Teflon menghalang gam dari melekat, memastikan mampatan kadbod yang lebih baik.
15	Perhimpunan sokongan sampingan	Motor servo memacu pengurangan untuk memutar gear, dengan panduan linear yang menyediakan penghantaran, mencapai kedudukan sampingan yang tepat. Bahagian penjajaran sampingan menggunakan penggelek Teflon untuk memastikan kelajuan yang konsisten.
16	Bahagian pengedap bahagian tengah	Transmisi roller bahagian tengah menggunakan sistem kuasa dwi-peringkat, yang meningkatkan kecekapan pemakanan pakej dan mengurangkan jarak kedudukan menunggu.

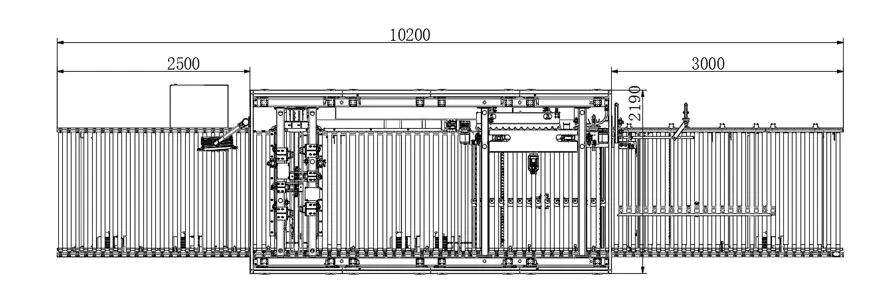

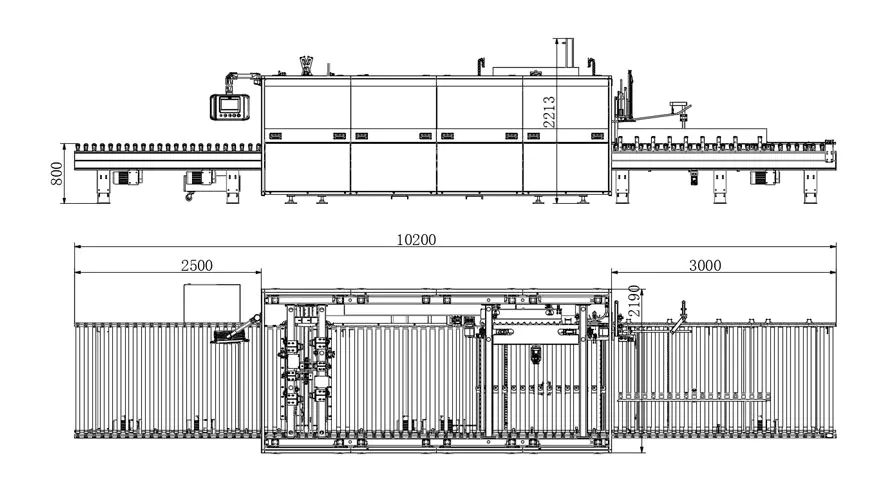

Lukisan tiga pandangan

Gambarajah skematik mod proses pengeluaran

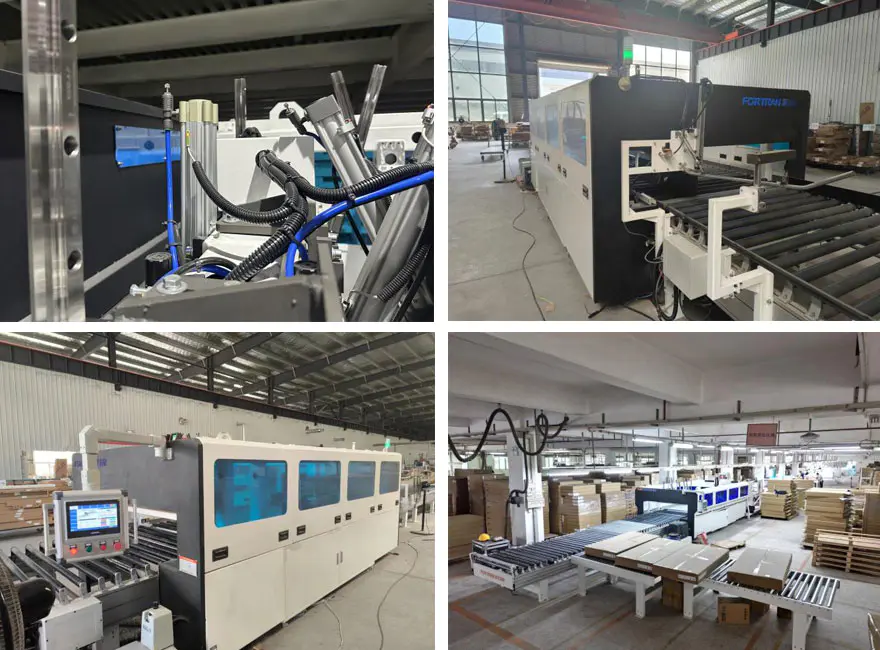

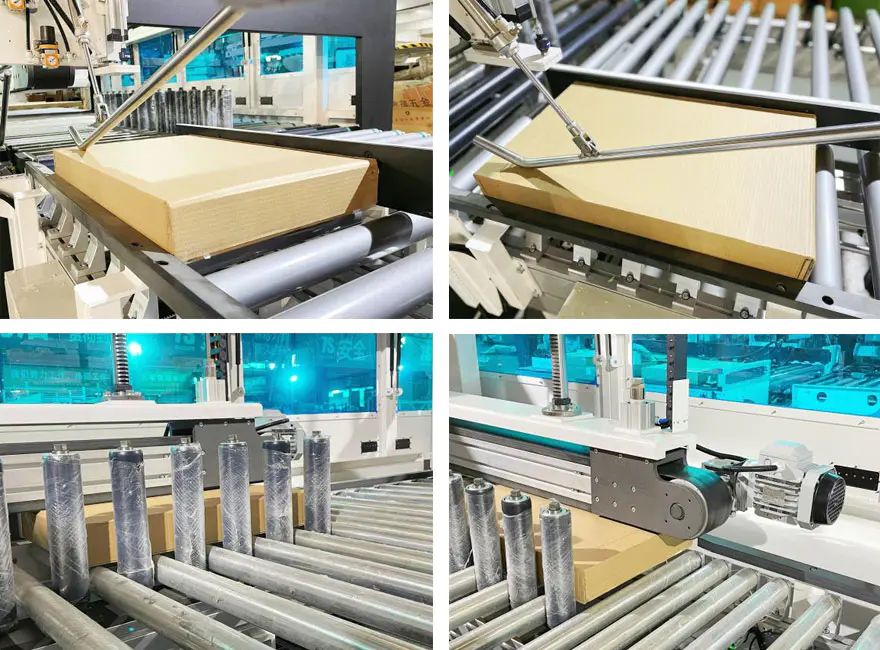

Imej terperinci

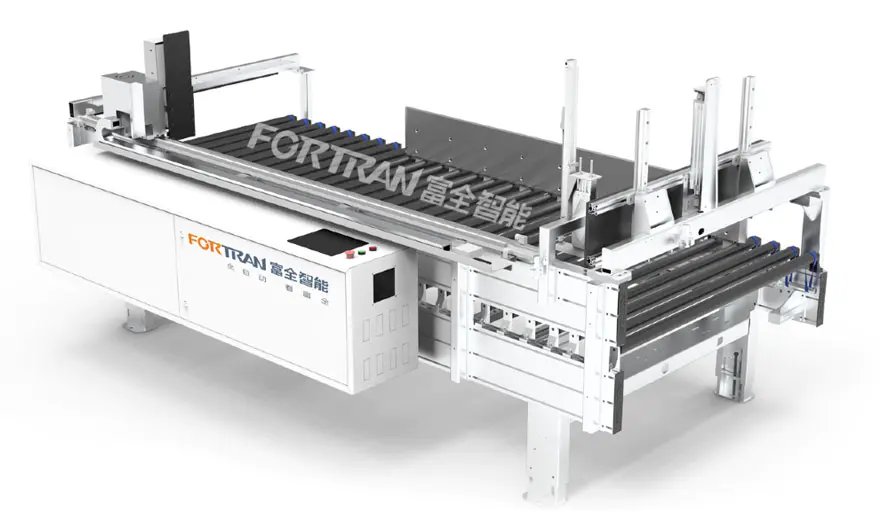

Stesen mengukur

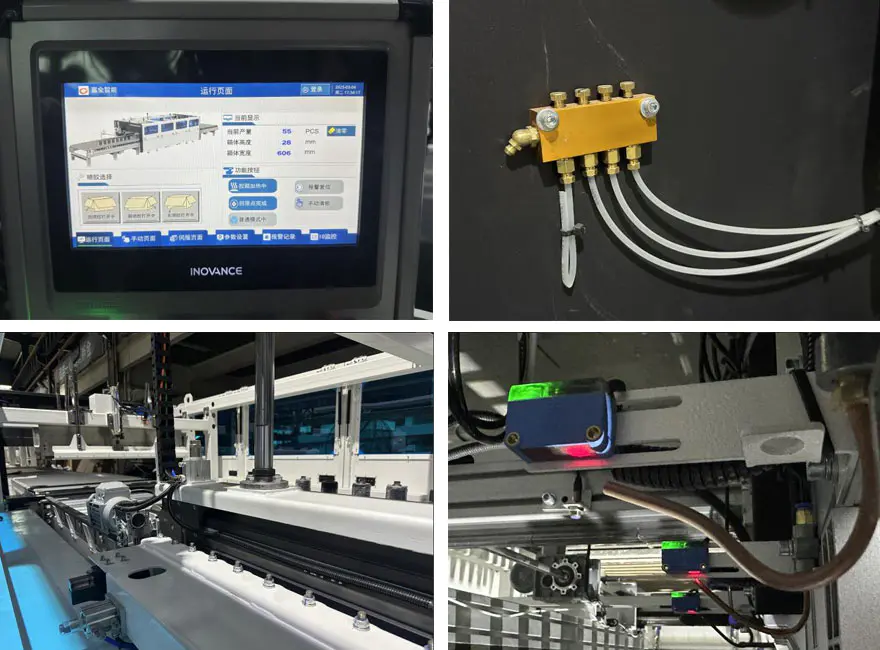

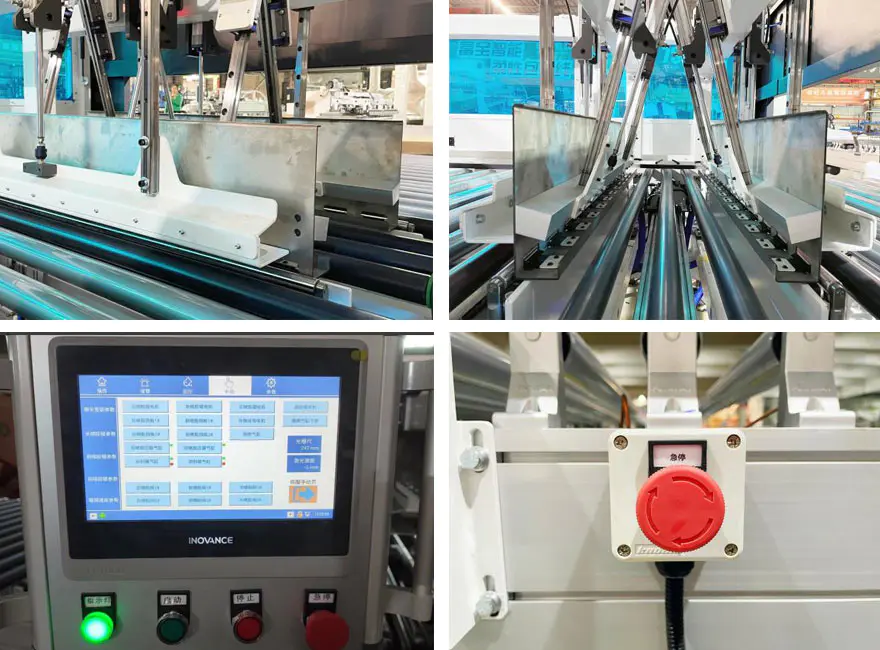

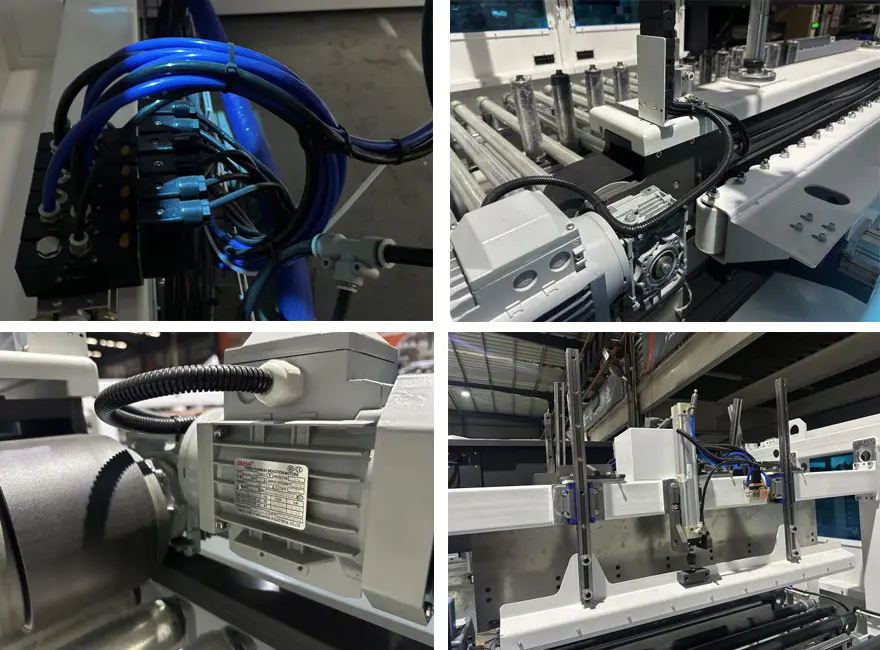

Imej terperinci

Senarai bahagian dan bahan habis pakai yang boleh dipakai

1. Senarai bahagian yang boleh ditulis

Tidak	Item	Spesifikasi	Dicadangkan q'ty	Nombor u8
1	PTEE Roller	BZ-LFXJ-01-03-01-01	2
2	M16 Double-ended Stud	BZ-FXJ-G-015	2
3	Roda tekanan Teflon		4
4	Menekan tali pinggang (Jenis Dual-Pandu)	95-L3990 （Ketebalan3）	1
5	Sabuk penjajaran sampingan (Jenis Triple-Pandu)	195-L3742 （Ketebalan3）	1
6	Jalur tali pinggang elastik	392*20*1.5	15
7	Tekanan mengurangkan injap	GR20008F1	1
8	Injap pendikit masuk	PSL8-02A	1
9	Bersama terapung	F-M16X125F	4
10	Silinder	SAI 50x350s	1
11	Silinder	SAI50X300S	1
12	Slider	HGW30CC	1
13	Pendakap pemasangan linear galas	LHBBW20	1
14	Sabuk Segerak Spliced ​​Steel-Core	S8M-3984-25 (terbuka)	1
15	Slider	HGH25CA	1
16	Tali pinggang lancar lancar keluli	30-S8M-800	1
17	Tali pinggang lancar lancar keluli	30-S8M-872	1
18	Suis magnet	HX-31R-2M	2
19	Injap solenoid	4v210-08b	3
20	Penyerap kejutan getah	SE-15 (biru）	3
21	Relay plug-in	RXM4LB2BD	1
22	Asas relay	Rxze1m4c	1
23	Relay	RXT-F01	3
24	Suis jarak	IME08-02BPOZT0S	1

2. Senarai Consumables

Tidak	Item	Spesifikasi	Dicadangkan q'ty	Nombor u8
1	Mesh penapis unit utama	133272	1
2	Gasket tekak	127028	6
3	Semburkan mesh penapis senjata api	126150	3
4	Modul muncung kapak	167400	6
5	Injap solenoid 24V	150236	6
6	Gasket muncung	100368	12
7	Gasket saluran keluli	107332	6
8	Nozzle sudut kanan 0.5mm	130897	4
9	Jarum	500661	1
10	Kit Pembaikan Pam Piston	112757	1
11	Kit pembaikan muncung kapak	167414	6
12	Kit Injap Backflow	163008	1
