Sambungan 3 Mesin Penggerudi CNC

1.Pengenalan Produk

Peralatan sokongan sambungan 3~4 mesin penggerudian CNC, meja roller penghantaran automatik, mesin terjemahan dan sistem kawalan pintar. Operasinya mudah dan tahap automasi adalah tinggi. Papan hanya perlu diletakkan secara manual, dan pembaca kod secara automatik membaca maklumat pemprosesan kod dua dimensi pada papan. Sistem kawalan secara automatik mengedarkan papan ke pusat penggerudian enam muka, dan penggerudian enam muka melengkapkan pemprosesan enam muka dan alur muka positif dan negatif papan. Seluruh set sambungan hanya perlu dilengkapi dengan dua pekerja. Kesinambungan pengeluaran yang lebih tinggi dan kos buruh yang lebih rendah.

2. Parameter Produk (Spesifikasi)

Connection of 3 CNC Drilling Machine

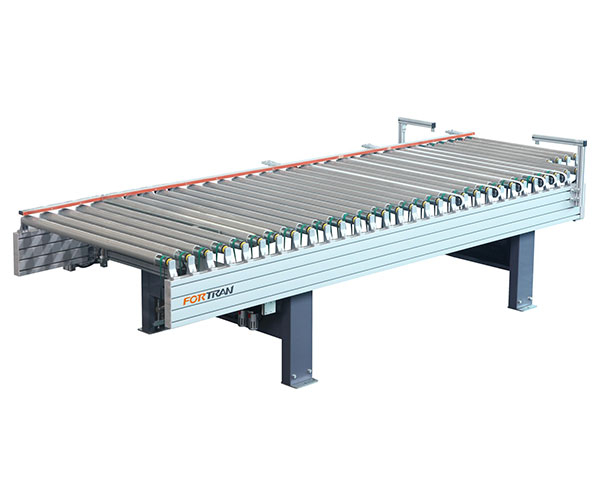

a.Penghantar Penggelek Berkuasa untuk Panel

Model	FQ-DLG1330
Dimensi Luaran	L3000*W1415*H900±50mm
Jarak tengah roller	80mm atau 120mm
Memuatkan	50kg/m²
Rasuk Utama	240*50 Aluminium
Diameter penggelek	φ54
Ketebalan getah	2mm
Jenama tali pinggang segerak	Shanghai Yong Li
Galas dengan tempat duduk	TR
Bekalan kuasa	0.75kw
Panjang penggelek	1300mm dan 1000mm
Kelajuan	15-28 m/min
Motor	Wangxin atau Zhengming
Penukar frekuensi	Delta Taiwan
Komponen pneumatik	AirTAC Taiwan
voltan	3 fasa 380V, 50Hz

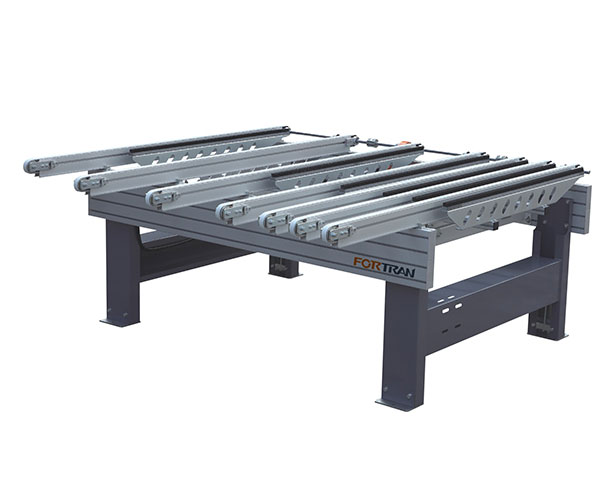

b.Penghantar terjemahan

Model	FQ-PYJ2030
Dimensi Luaran	L2500*W1530*H900mm
Panjang panel	250-2400mm
Lebar panel	250-1200mm
Rasuk utama	240*50 aluminium
Kapasiti memuatkan	100kg/m2
Jumlah kuasa	0.75KW
Kelajuan	10-28m/min
Tali pinggang segerak	Shanghai Yongli
8 tali pinggang segerak
Ketinggian bekerja	900mm
Suis fotoelektrik	Sakit Jerman
Penukar frekuensi	Delta/ Inovance
Jentera elektrik	WANSHSIN
Komponen pneumatik	AirTAC Taiwan

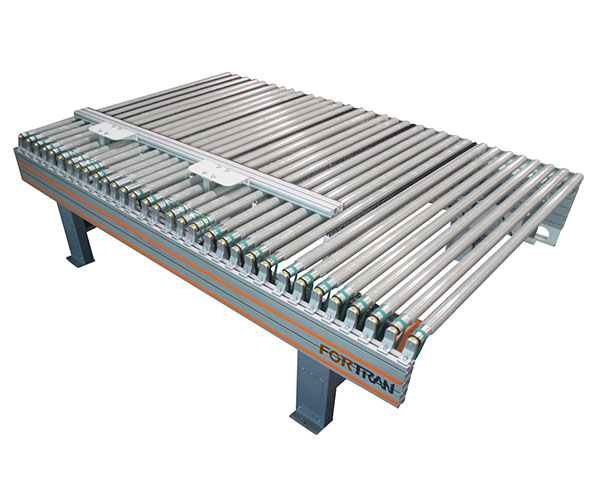

C.Penghantar Penggelek Berkuasa dengan Peranti Terjemahan untuk Panel

Model	FQ-DLPY1530/2030
Dimensi Luaran	L3000*W1530*H900mm
Panjang panel	250-2400mm
Lebar panel	250-1200mm
Rasuk utama	240*50 aluminium
Kapasiti memuatkan	100kg/m²
Jarak penggelek	120mm
Diameter penggelek	φ54
Ketebalan getah penggelek	2mm
Jumlah kuasa	0.75KW*2
Kelajuan	10-28m/min
Tali pinggang segerak	Shanghai Yongli
8 tali pinggang segerak (Jarak roller ialah 120mm apabila terdapat tali pinggang segerak.)
Ketinggian bekerja	900mm
Suis fotoelektrik	Sakit Jerman
Penukar frekuensi	Delta/ Inovance
Jentera elektrik	WANSHSIN
Komponen pneumatik	AirTAC Taiwan

1. Permukaan roller ditutup dengan getah kelabu perak terang yang diimport (tahan haus dan tidak terdedah)
2.Bearing dengan tempat duduk: TR (jenama barisan pertama tulen, tiada bunyi yang tidak normal, tahan lama dan tidak terdedah)
3. tali pinggang elastik diperbuat daripada Shanghai Yongli, yang tahan lama dan tidak mudah pecah
4. Kaki dibengkokkan secara bersepadu dan dikimpal dengan kekuatan tinggi
